Thông tin sản phẩm

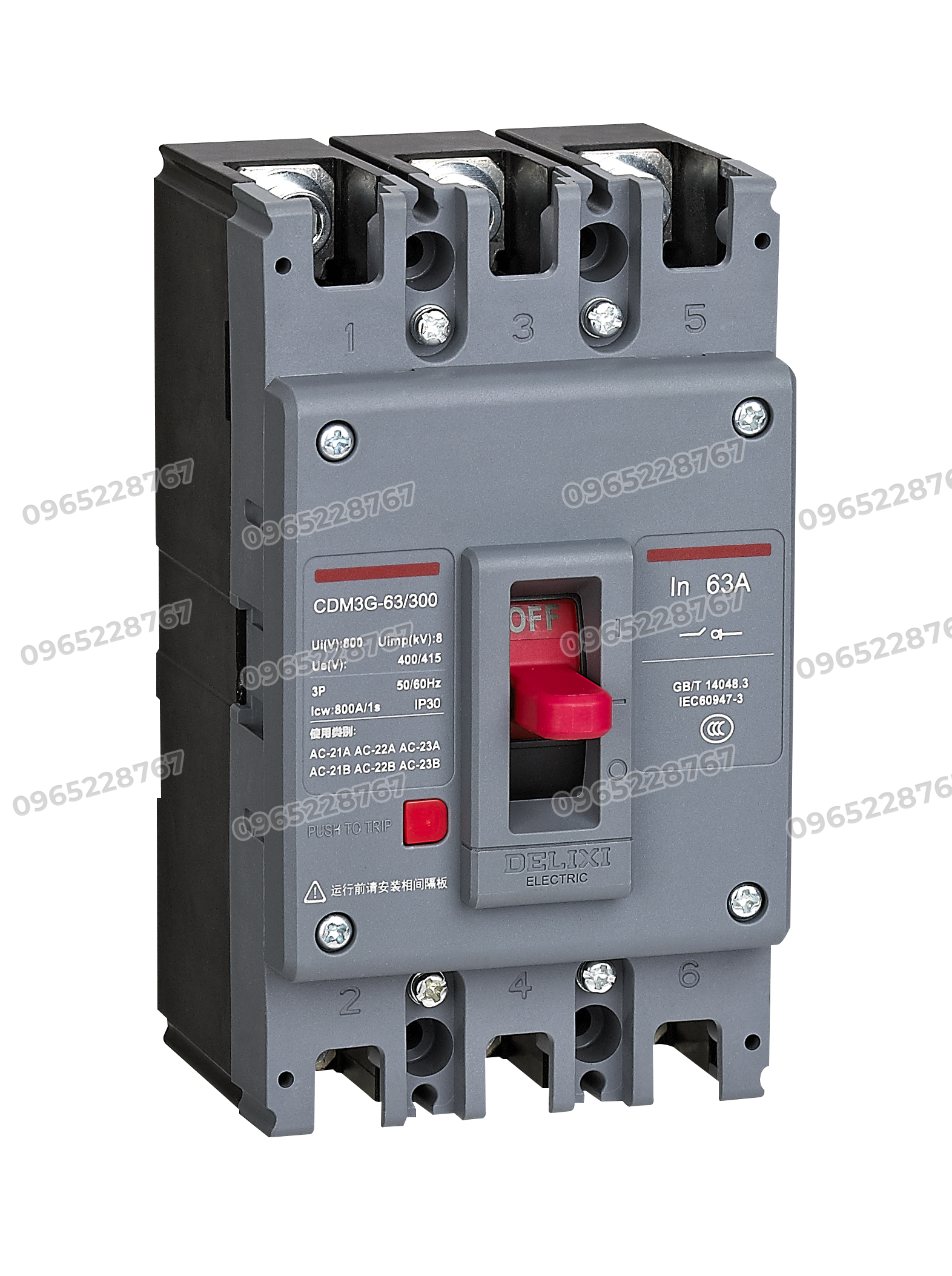

CDM3SV MCCB & SD Delixi Chính Hãng

CDM3SV MCCB & SD là dòng thiết bị đóng cắt hạ áp của Delixi, bao gồm phiên bản aptomat vỏ đúc MCCB và phiên bản cầu dao cách ly SD – Switch Disconnector. Sản phẩm phù hợp lắp đặt trong tủ điện phân phối, tủ động lực, hệ thống điện nhà xưởng, công trình thương mại và các dự án hạ tầng.

Dòng CDM3SV đáp ứng nhu cầu đóng cắt, bảo vệ hoặc cách ly mạch điện tùy phiên bản. Với phiên bản MCCB, thiết bị thực hiện chức năng bảo vệ đường dây trước quá tải và ngắn mạch theo cấu hình bộ bảo vệ. Với phiên bản SD, thiết bị chủ yếu được sử dụng để đóng cắt và cách ly nguồn điện, không nên mặc định có chức năng bảo vệ quá dòng như MCCB.

Delixi chính thức liệt kê CDM3SV trong danh mục “MCCB & SD”. Chứng nhận TÜV cũng ghi nhận các phiên bản Switch Disconnector CDM3SV-125 SD, CDM3SV-160 SD, CDM3SV-250 SD và CDM3SV-630 SD.

CDM3SV MCCB & SD là gì?

CDM3SV là một dòng sản phẩm có thể bao gồm hai nhóm chức năng khác nhau:

• MCCB – Moulded Case Circuit Breaker: aptomat vỏ đúc có chức năng đóng cắt và bảo vệ mạch điện.
• SD – Switch Disconnector: cầu dao cách ly có chức năng đóng cắt và tạo khoảng cách cách ly an toàn cho mạch điện.

Việc phân biệt MCCB và SD rất quan trọng khi thiết kế tủ điện. Hai thiết bị có hình thức và kích thước khung tương tự nhau nhưng chức năng bảo vệ không giống nhau.

Phiên bản MCCB có cơ cấu bảo vệ quá dòng, được lựa chọn theo dòng định mức, khả năng cắt ngắn mạch và đặc tính tải. Phiên bản SD chủ yếu được sử dụng làm thiết bị cách ly hoặc công tắc nguồn chính, không thay thế MCCB bảo vệ quá tải và ngắn mạch nếu không có thiết bị bảo vệ khác phối hợp.

Tiêu chuẩn IEC 60947-2 áp dụng cho circuit breaker hạ áp, trong khi IEC 60947-3 áp dụng cho công tắc, cầu dao cách ly và thiết bị kết hợp đóng cắt – cách ly. Phiên bản CDM3SV SD đã được TÜV ghi nhận theo EN IEC 60947-3:2021.

Thông số kỹ thuật CDM3SV

Các dữ liệu dòng điện, điện áp, số cực và khả năng cắt không nên suy đoán chỉ từ tên CDM3SV. Khách hàng cần kiểm tra mã đầy đủ trên nhãn thiết bị hoặc catalogue trước khi đặt hàng.

Các phiên bản CDM3SV SD được chứng nhận

Chứng nhận TÜV hiện liệt kê các phiên bản cầu dao cách ly sau:

Các model này được ghi nhận theo tiêu chuẩn EN IEC 60947-3:2021. Ký hiệu khung không đồng nghĩa với dòng điện vận hành thực tế của mọi mã con; cần kiểm tra dòng định mức được in trên nhãn sản phẩm.

Ưu điểm của CDM3SV MCCB & SD

1. Có cả phiên bản bảo vệ và cách ly

Một ưu điểm quan trọng của CDM3SV là dòng sản phẩm có thể đáp ứng cả hai nhu cầu:

• MCCB dùng để bảo vệ đường dây.
• SD dùng để cách ly và đóng cắt nguồn điện.

Điều này giúp đơn vị thiết kế lựa chọn thiết bị có cùng kiểu dáng và kích thước khung cho nhiều vị trí trong một tủ điện.

Tuy nhiên, phải chọn đúng phiên bản. Không sử dụng phiên bản SD thay cho MCCB tại vị trí cần bảo vệ quá tải hoặc ngắn mạch nếu hệ thống không có thiết bị bảo vệ khác.

2. Nhiều kích thước khung

Các chứng nhận hiện có cho thấy dòng CDM3SV có nhiều kích thước khung, bao gồm 125, 160, 250 và 630 đối với phiên bản SD. Một chứng nhận MCCB khác cũng ghi nhận nhiều biến thể CDM3SV với các hậu tố khác nhau theo cấp thiết bị.

Nhiều kích thước khung giúp CDM3SV phù hợp với:

• Tủ phân phối nhánh.
• Tủ động lực.
• Tủ phân phối tổng.
• Đường dây cấp nguồn máy móc.
• Hệ thống điện nhà xưởng.
• Công trình thương mại.
• Tủ điện hạ tầng.

3. Thiết kế phù hợp với tủ điện công nghiệp

CDM3SV có kết cấu dạng khối, thích hợp lắp đặt trên tấm lắp trong tủ điện. Thiết bị giúp bố trí hệ thống đóng cắt gọn gàng và thuận tiện hơn khi cần vận hành hoặc bảo trì.

Tùy phiên bản và kích thước khung, sản phẩm có thể được kết hợp với các phụ kiện như tiếp điểm phụ, tiếp điểm cảnh báo, cuộn cắt, tay quay ngoài tủ hoặc nắp che đầu cực. Khả năng tương thích phải được kiểm tra theo đúng mã thiết bị.

4. Thuận tiện khi đồng bộ thiết bị Delixi

Sử dụng CDM3SV cùng các thiết bị Delixi khác giúp đơn vị thi công thuận tiện hơn trong quá trình:

• Lập danh mục vật tư.
• Quản lý model.
• Đồng bộ thiết kế tủ điện.
• Kiểm tra phụ kiện.
• Thay thế thiết bị.
• Bảo trì hệ thống.
• Mở rộng tủ điện.
• Nghiệm thu dự án.

5. Đáp ứng nhiều vị trí đóng cắt

Phiên bản MCCB có thể được bố trí tại các vị trí cần đóng cắt và bảo vệ. Phiên bản SD có thể được bố trí tại vị trí yêu cầu cách ly nguồn điện nhưng chức năng bảo vệ đã được thực hiện bởi thiết bị khác.

Việc lựa chọn đúng giúp tránh lắp thừa chức năng hoặc sử dụng sai thiết bị trong hệ thống.

Chức năng của phiên bản CDM3SV MCCB

Phiên bản CDM3SV MCCB thuộc nhóm aptomat vỏ đúc. Tùy mã sản phẩm, thiết bị có thể thực hiện:

• Đóng và ngắt nguồn điện.
• Bảo vệ quá tải.
• Bảo vệ ngắn mạch.
• Cô lập mạch điện khi bảo trì.
• Báo trạng thái đóng hoặc ngắt khi lắp tiếp điểm phụ.
• Cắt từ xa khi lắp phụ kiện phù hợp.
• Phối hợp với contactor và thiết bị điều khiển trong tủ động lực.

IEC 60947-2 quy định các đặc tính quan trọng của circuit breaker như dòng định mức, điện áp làm việc, khả năng cắt tới hạn Icu, khả năng cắt làm việc Ics và các yêu cầu thử nghiệm liên quan.

Khi chọn CDM3SV MCCB, cần đặc biệt kiểm tra khả năng cắt ngắn mạch. Giá trị Icu của thiết bị phải đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Chức năng của phiên bản CDM3SV SD

Phiên bản CDM3SV SD là Switch Disconnector, có nhiệm vụ chính là:

• Đóng và ngắt mạch điện trong điều kiện quy định.
• Cách ly nguồn điện khi bảo trì.
• Tạo điểm ngắt nguồn rõ ràng.
• Làm công tắc nguồn chính cho tủ điện.
• Phối hợp với cầu chì hoặc thiết bị bảo vệ phía trước.
• Phân đoạn hệ thống điện.

Phiên bản SD không nên được mô tả là aptomat bảo vệ quá tải và ngắn mạch. Khả năng bảo vệ phải do MCCB, cầu chì hoặc thiết bị bảo vệ khác đảm nhiệm.

Tiêu chuẩn EN IEC 60947-3:2021 áp dụng cho nhóm switch, disconnector, switch-disconnector và tổ hợp cầu chì tương ứng. Chứng nhận TÜV của CDM3SV SD được cấp theo tiêu chuẩn này.

Ứng dụng của CDM3SV MCCB & SD

Tủ điện phân phối

CDM3SV có thể được sử dụng tại đầu vào hoặc các nhánh ra của tủ điện phân phối.

• Chọn MCCB khi vị trí đó cần bảo vệ quá tải và ngắn mạch.
• Chọn SD khi vị trí đó chỉ cần đóng cắt và cách ly, đồng thời đã có thiết bị bảo vệ phù hợp.

Hệ thống điện nhà xưởng

Trong nhà xưởng, CDM3SV có thể được sử dụng cho:

• Tủ điện tổng.
• Tủ phân phối động lực.
• Tủ cấp nguồn máy sản xuất.
• Tủ máy bơm.
• Tủ quạt công nghiệp.
• Tủ máy nén khí.
• Đường dây cấp nguồn dây chuyền.
• Các nhánh điện cần cách ly khi bảo trì.

Công trình thương mại

CDM3SV phù hợp với hệ thống điện tại:

• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Khách sạn.
• Kho hàng.
• Trường học.
• Bệnh viện.
• Khu dịch vụ.
• Công trình hạ tầng.

Tủ điều khiển máy móc

Trong tủ điều khiển, phiên bản MCCB có thể bảo vệ nguồn vào, còn phiên bản SD có thể được sử dụng làm công tắc cách ly chính.

Việc bố trí phải căn cứ vào sơ đồ nguyên lý, dòng tải, dòng ngắn mạch và yêu cầu an toàn khi bảo trì.

Cách chọn CDM3SV Delixi

Xác định cần MCCB hay SD

Đây là bước quan trọng nhất.

Chọn CDM3SV MCCB khi cần:

• Bảo vệ quá tải.
• Bảo vệ ngắn mạch.
• Đóng cắt nguồn.
• Bảo vệ dây dẫn hoặc thiết bị tải.

Chọn CDM3SV SD khi cần:

• Cách ly nguồn điện.
• Làm công tắc tổng.
• Phân đoạn đường dây.
• Phối hợp với cầu chì hoặc MCCB khác.

Không lựa chọn phiên bản SD chỉ vì có cùng kích thước hoặc hình dạng với MCCB.

Xác định dòng điện định mức

Dòng định mức phải phù hợp với:

• Dòng tải thực tế.
• Tiết diện dây dẫn.
• Khả năng chịu dòng của thanh đồng.
• Chế độ làm việc liên tục.
• Nhiệt độ trong tủ.
• Phương pháp lắp đặt.
• Dòng khởi động của tải.
• Khả năng mở rộng phụ tải.

Kiểm tra điện áp làm việc

Điện áp làm việc của thiết bị phải bằng hoặc lớn hơn điện áp của hệ thống. Cần kiểm tra đúng điện áp ghi trên nhãn của mã CDM3SV đang lựa chọn.

Chọn số cực

Số cực phụ thuộc vào sơ đồ điện:

• Hệ thống ba pha ba dây.
• Hệ thống ba pha bốn dây.
• Yêu cầu đóng cắt dây trung tính.
• Phương án nối đất.
• Yêu cầu cách ly toàn bộ nguồn điện.

Kiểm tra khả năng cắt của MCCB

Đối với phiên bản MCCB, cần kiểm tra:

• Icu – khả năng cắt ngắn mạch tới hạn.
• Ics – khả năng cắt ngắn mạch làm việc.
• Điện áp tương ứng.
• Dòng ngắn mạch dự kiến tại vị trí lắp.
• Khả năng phối hợp với thiết bị phía trên và phía dưới.

Thông số khả năng cắt không áp dụng theo cùng cách đối với phiên bản SD vì SD không phải circuit breaker bảo vệ ngắn mạch.

Kiểm tra cấp sử dụng của SD

Đối với phiên bản Switch Disconnector, cần kiểm tra:

• Dòng điện định mức.
• Điện áp làm việc.
• Khả năng đóng cắt tải.
• Cấp sử dụng.
• Số lần thao tác.
• Khả năng cách ly.
• Thiết bị bảo vệ phối hợp.
• Điều kiện lắp đặt.

Chọn phụ kiện

Tùy yêu cầu của tủ điện, khách hàng có thể cần:

• Tiếp điểm phụ.
• Tiếp điểm báo trạng thái.
• Tiếp điểm cảnh báo.
• Cuộn cắt từ xa.
• Cuộn thấp áp.
• Tay quay ngoài cánh tủ.
• Cơ cấu vận hành.
• Nắp che đầu cực.
• Vách ngăn pha.
• Thanh nối mở rộng.

Mỗi phụ kiện phải tương thích với đúng khung và đúng phiên bản MCCB hoặc SD.

So sánh CDM3SV MCCB và CDM3SV SD

Lưu ý khi lắp đặt CDM3SV

Việc lắp đặt phải được thực hiện bởi kỹ thuật viên có chuyên môn.

Trước khi lắp cần kiểm tra:

1. Đúng phiên bản MCCB hoặc SD.
2. Đúng mã sản phẩm.
3. Dòng điện định mức phù hợp.
4. Điện áp làm việc phù hợp.
5. Số cực đúng với sơ đồ.
6. Khả năng cắt phù hợp nếu là MCCB.
7. Cấp sử dụng phù hợp nếu là SD.
8. Phụ kiện đúng kích thước khung.
9. Thiết bị không bị nứt hoặc biến dạng.
10. Cơ cấu đóng cắt hoạt động bình thường.

Khi đấu nối cần:

• Ngắt và kiểm tra hết điện.
• Đấu đúng đầu vào và đầu ra.
• Sử dụng dây dẫn hoặc thanh đồng phù hợp.
• Ép đầu cốt đúng kỹ thuật.
• Siết đầu cực theo mô-men quy định.
• Lắp vách ngăn pha khi cần.
• Bảo đảm khoảng cách cách điện.
• Kiểm tra cơ cấu tay gạt.
• Thử đóng cắt trước khi vận hành.
• Gắn nhãn nhận diện MCCB hoặc SD rõ ràng.

Lưu ý khi vận hành

Trong quá trình sử dụng cần kiểm tra định kỳ:

• Dòng tải thực tế.
• Nhiệt độ tại đầu cực.
• Độ chặt của mối nối.
• Tình trạng dây dẫn và thanh đồng.
• Dấu hiệu đổi màu hoặc phát nhiệt.
• Hoạt động của tay gạt.
• Trạng thái phụ kiện.
• Bụi bẩn và độ ẩm trong tủ.
• Tình trạng cơ cấu cách ly.
• Lịch sử tác động của MCCB.

Khi MCCB tác động, không nên đóng lại liên tục khi chưa xác định nguyên nhân. Cần kiểm tra quá tải, ngắn mạch, hư hỏng dây dẫn hoặc lỗi thiết bị tải.

Câu hỏi thường gặp về CDM3SV

CDM3SV MCCB & SD là thiết bị gì?

Đây là dòng sản phẩm Delixi gồm phiên bản aptomat vỏ đúc MCCB và phiên bản cầu dao cách ly SD.

SD trong CDM3SV có nghĩa là gì?

SD trong tên nhóm sản phẩm được hiểu là Switch Disconnector, nghĩa là cầu dao đóng cắt và cách ly nguồn điện. Chứng nhận TÜV liệt kê các phiên bản CDM3SV SD theo tiêu chuẩn EN IEC 60947-3:2021.

CDM3SV SD có bảo vệ quá tải không?

Không nên mặc định có. Phiên bản SD chủ yếu dùng để đóng cắt và cách ly. Muốn bảo vệ quá tải và ngắn mạch cần sử dụng MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp.

CDM3SV MCCB có bảo vệ ngắn mạch không?

Có theo cấu hình bộ bảo vệ của đúng mã MCCB. Cần kiểm tra dòng định mức và khả năng cắt Icu, Ics trước khi lựa chọn.

CDM3SV có những kích thước khung nào?

Chứng nhận TÜV của phiên bản SD liệt kê các khung 125, 160, 250 và 630. Các phiên bản MCCB cần được kiểm tra theo catalogue và mã cụ thể.

CDM3SV có dùng cho nhà xưởng không?

Có. Sản phẩm phù hợp với tủ điện phân phối, tủ động lực và các nhánh cấp nguồn trong nhà xưởng khi được lựa chọn đúng chức năng và thông số.

Có thể thay MCCB bằng CDM3SV SD không?

Không thể thay trực tiếp khi vị trí lắp đặt yêu cầu bảo vệ quá tải và ngắn mạch. Phiên bản SD chỉ phù hợp khi chức năng bảo vệ đã được thực hiện bởi thiết bị khác.
