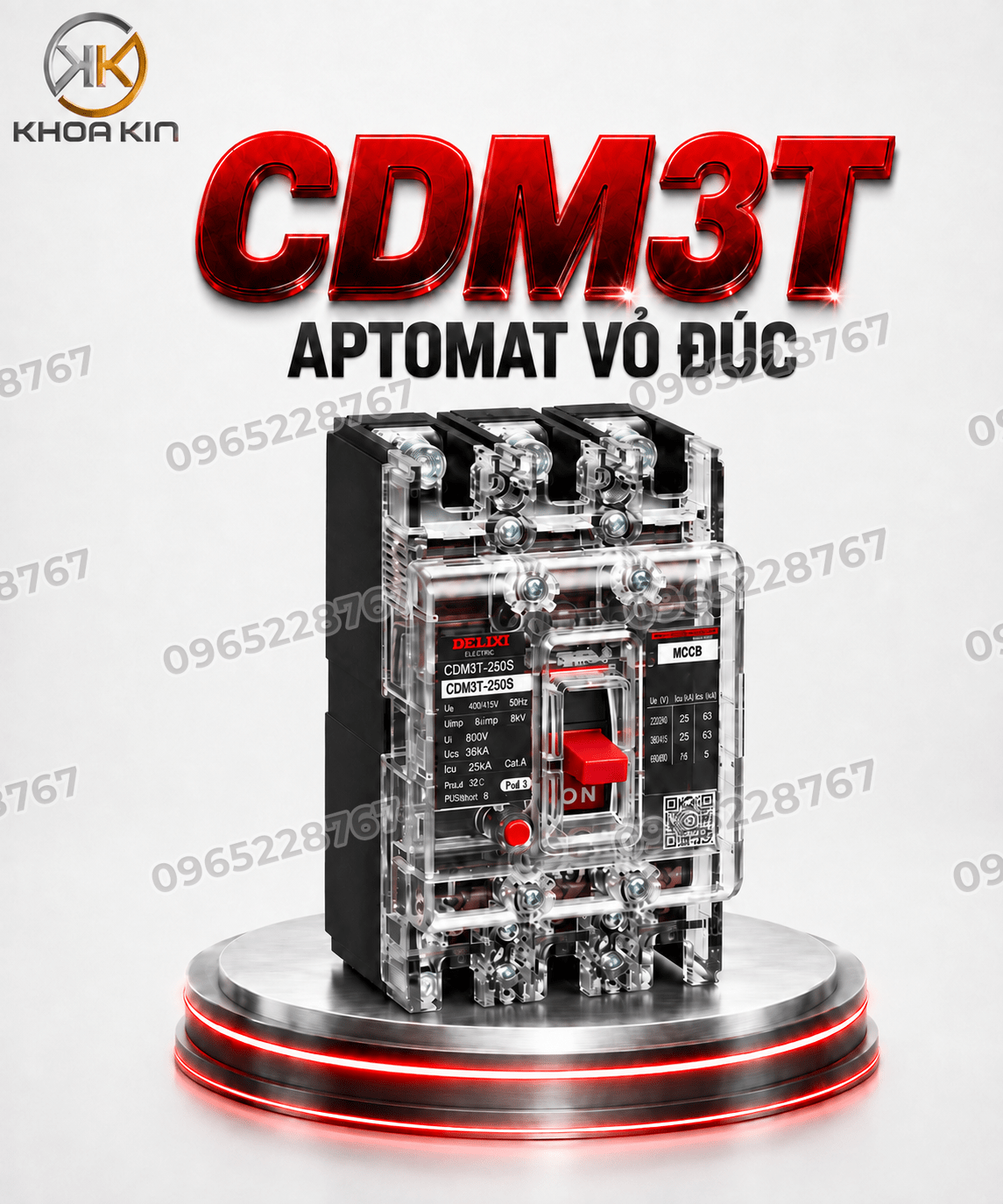

CDM3T Aptomat Vỏ Đúc Trong Suốt Delixi Chính Hãng

CDM3T aptomat vỏ đúc trong suốt là dòng cầu dao tự động dạng khối MCCB của Delixi, được thiết kế cho các hệ thống phân phối điện hạ áp cần khả năng đóng cắt ổn định, bảo vệ an toàn và dễ dàng quan sát cấu tạo bên trong sản phẩm.

Thiết bị phù hợp với mạch điện xoay chiều có điện áp làm việc định mức AC400/415V và dòng điện định mức từ 16A đến 630A. CDM3T thường được sử dụng trong tủ điện phân phối, hệ thống điện nhà xưởng, công trình thương mại, công trình dân dụng, khu vực cấp điện tạm thời và các dự án hạ tầng.

Nhờ thiết kế vỏ trong suốt đặc trưng, người dùng có thể quan sát trực quan một số bộ phận và trạng thái bên trong thiết bị, qua đó hỗ trợ kiểm tra sản phẩm, quản lý vật tư và nâng cao tính minh bạch trong quá trình sử dụng.

CDM3T aptomat vỏ đúc trong suốt là gì?

CDM3T là dòng aptomat vỏ đúc thuộc nhóm MCCB, tên tiếng Anh là Moulded Case Circuit Breaker. Sản phẩm có chức năng đóng cắt nguồn điện và bảo vệ đường dây, thiết bị điện trước các sự cố như quá tải hoặc ngắn mạch, tùy theo cấu hình cụ thể.

Điểm nổi bật của CDM3T là phần vỏ trong suốt, cho phép quan sát cấu tạo và một số chi tiết bên trong thiết bị. Thiết kế này phù hợp với những khu vực cần kiểm tra trực quan, trưng bày kỹ thuật, đào tạo, giám sát thiết bị hoặc xác minh tình trạng sản phẩm.

CDM3T được sử dụng trong các mạch điện hạ áp AC400/415V, với dải dòng điện định mức từ 16A đến 630A, đáp ứng nhiều nhu cầu từ tủ điện nhỏ đến hệ thống phân phối điện công nghiệp.

Thông số kỹ thuật CDM3T Delixi

Các thông số về số cực, khả năng cắt ngắn mạch, kích thước khung, đặc tính bảo vệ và phụ kiện đi kèm có thể thay đổi theo từng mã CDM3T. Khách hàng nên kiểm tra catalogue hoặc gửi mã đầy đủ để được tư vấn chính xác trước khi đặt hàng.

Ưu điểm của CDM3T aptomat vỏ đúc trong suốt

1. Thiết kế vỏ trong suốt dễ quan sát

Ưu điểm nổi bật nhất của CDM3T aptomat vỏ đúc trong suốt là khả năng quan sát trực quan cấu tạo bên trong sản phẩm.

Thiết kế này hỗ trợ:

• Kiểm tra trực quan tình trạng thiết bị.
• Quan sát một số bộ phận cơ khí bên trong.
• Hỗ trợ đào tạo và hướng dẫn kỹ thuật.
• Phân biệt sản phẩm trong quá trình quản lý vật tư.
• Nâng cao tính minh bạch khi trưng bày hoặc nghiệm thu.

Vỏ trong suốt cũng tạo điểm khác biệt rõ ràng so với các dòng MCCB sử dụng lớp vỏ kín thông thường.

2. Dải dòng điện từ 16A đến 630A

CDM3T có dải dòng điện định mức rộng, từ 16A đến 630A, đáp ứng nhiều nhu cầu sử dụng khác nhau.

Thiết bị có thể được lựa chọn cho:

• Mạch điện nhánh.
• Tủ điện phân phối.
• Tủ động lực.
• Đường dây cấp nguồn máy móc.
• Hệ thống điện công nghiệp.
• Hệ thống cấp điện tạm thời.
• Công trình thương mại và dân dụng.

Việc lựa chọn dòng định mức cần dựa trên công suất tải, tiết diện dây dẫn, điều kiện lắp đặt và yêu cầu bảo vệ của hệ thống.

3. Phù hợp điện áp AC400/415V

CDM3T được thiết kế cho mạch điện xoay chiều có điện áp làm việc định mức AC400/415V. Đây là cấp điện áp được sử dụng phổ biến trong các hệ thống điện ba pha tại nhà máy, xưởng sản xuất, tòa nhà và công trình thương mại.

Trước khi lắp đặt, cần kiểm tra điện áp làm việc thực tế của hệ thống và đối chiếu với thông số trên nhãn thiết bị.

4. Hỗ trợ bảo vệ quá tải và ngắn mạch

CDM3T thực hiện chức năng đóng cắt và bảo vệ mạch điện trước các sự cố điện phổ biến.

Các chức năng bảo vệ chính có thể gồm:

• Bảo vệ quá tải.
• Bảo vệ ngắn mạch.
• Ngắt mạch khi dòng điện vượt quá giới hạn cho phép.
• Cô lập nguồn điện khi kiểm tra hoặc bảo trì hệ thống.

Phạm vi bảo vệ cụ thể phụ thuộc vào từng cấu hình và mã sản phẩm. Khi lựa chọn cần đối chiếu đặc tính tác động, dòng định mức và khả năng cắt ngắn mạch.

5. Phù hợp nhiều môi trường sử dụng

CDM3T có thể được ứng dụng trong nhiều khu vực khác nhau, từ hệ thống điện công nghiệp đến công trình dân dụng.

Sản phẩm phù hợp với:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Tủ điện công nghiệp.
• Trung tâm thương mại.
• Tòa nhà văn phòng.
• Công trình dân dụng.
• Công trình hạ tầng.
• Hệ thống cấp điện tạm thời.
• Khu vực thi công.
• Hệ thống phân phối điện thương mại.

6. Thuận tiện khi đồng bộ thiết bị Delixi

Sử dụng CDM3T cùng các thiết bị Delixi khác giúp đơn vị thi công và nhà sản xuất tủ điện thuận tiện hơn trong quá trình quản lý vật tư.

Việc đồng bộ thương hiệu có thể hỗ trợ:

• Dễ kiểm tra nguồn gốc thiết bị.
• Thuận tiện khi lập danh mục vật tư.
• Đồng bộ thiết kế trong tủ điện.
• Dễ dàng tìm phụ kiện thay thế.
• Đơn giản hóa quá trình bảo trì.
• Hạn chế nhầm lẫn giữa nhiều thương hiệu.

Ứng dụng của CDM3T aptomat vỏ đúc trong suốt

Tủ điện phân phối

CDM3T có thể được lắp đặt trong tủ điện phân phối để bảo vệ nguồn điện tổng hoặc các nhánh tải.

Tùy theo dòng định mức và khả năng cắt, thiết bị có thể được bố trí tại đầu vào, đầu ra hoặc các nhánh cấp điện cho máy móc và thiết bị.

Hệ thống điện nhà xưởng

Trong nhà máy, CDM3T được sử dụng để bảo vệ đường dây cấp điện cho:

• Máy sản xuất.
• Tủ điều khiển.
• Động cơ điện.
• Máy bơm.
• Hệ thống chiếu sáng.
• Hệ thống điều hòa.
• Dây chuyền tự động.
• Các phụ tải công nghiệp khác.

Công trình thương mại

CDM3T phù hợp với các công trình như trung tâm thương mại, khách sạn, văn phòng, cửa hàng, kho hàng và khu dịch vụ.

Thiết bị giúp đóng cắt và bảo vệ các nhánh điện trong hệ thống phân phối hạ áp của công trình.

Công trình dân dụng

Trong các công trình dân dụng có phụ tải lớn, CDM3T có thể được sử dụng tại tủ điện tổng hoặc các nhánh cấp điện quan trọng.

Việc lựa chọn cần dựa trên bản vẽ thiết kế, công suất sử dụng và dòng ngắn mạch tại vị trí lắp đặt.

Hệ thống cấp điện tạm thời

Thiết kế trong suốt và khả năng đóng cắt ổn định giúp CDM3T phù hợp với một số khu vực cấp điện tạm thời tại công trường, khu thi công, sự kiện hoặc hệ thống phân phối điện lưu động.

Trong các ứng dụng này, cần đặc biệt chú ý đến độ kín của tủ điện, khả năng chống bụi, chống ẩm và điều kiện môi trường.

Cách chọn CDM3T aptomat vỏ đúc trong suốt

Để chọn đúng mã CDM3T, cần xác định đầy đủ các thông số kỹ thuật của hệ thống.

Xác định dòng điện định mức

Dòng điện định mức của MCCB phải phù hợp với dòng tải thực tế và khả năng chịu dòng của dây dẫn.

Không nên chọn aptomat có dòng định mức quá nhỏ vì thiết bị có thể tác động thường xuyên khi tải vận hành bình thường.

Ngược lại, không nên chọn dòng định mức quá lớn so với dây dẫn vì có thể làm giảm hiệu quả bảo vệ quá tải.

Kiểm tra điện áp làm việc

CDM3T được đề cập sử dụng trong mạch điện AC400/415V. Cần kiểm tra điện áp hệ thống thực tế trước khi lựa chọn.

Chọn số cực

Tùy theo sơ đồ điện, người dùng có thể lựa chọn phiên bản có số cực phù hợp.

Các yếu tố cần xem xét gồm:

• Hệ thống một pha hay ba pha.
• Có cần đóng cắt dây trung tính hay không.
• Phương án nối đất.
• Yêu cầu của bản vẽ thiết kế.
• Tiêu chuẩn kỹ thuật của công trình.

Kiểm tra khả năng cắt ngắn mạch

Khả năng cắt ngắn mạch của MCCB phải lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đây là thông số rất quan trọng đối với hệ thống điện nhà xưởng và tủ điện phân phối tổng.

Không nên chỉ lựa chọn thiết bị dựa trên dòng định mức mà bỏ qua khả năng cắt ngắn mạch.

Chọn kích thước khung

CDM3T có thể có nhiều kích thước khung tương ứng với các dải dòng khác nhau.

Kích thước khung ảnh hưởng đến:

• Kích thước thiết bị.
• Không gian lắp đặt.
• Khoảng cách giữa các thiết bị.
• Kích thước thanh đồng.
• Phụ kiện lắp đặt.
• Khả năng mở rộng tải.

Xác định phụ kiện cần sử dụng

Tùy yêu cầu của tủ điện, CDM3T có thể cần kết hợp với các phụ kiện như:

• Tiếp điểm phụ.
• Tiếp điểm cảnh báo.
• Cuộn cắt shunt trip.
• Cuộn thấp áp.
• Tay quay ngoài tủ.
• Bộ liên động.
• Thanh nối mở rộng.
• Vách ngăn pha.
• Nắp che đầu cực.

Cần kiểm tra khả năng tương thích của từng phụ kiện với đúng kích thước khung và mã sản phẩm.

Hướng dẫn lắp đặt CDM3T Delixi

Việc lắp đặt aptomat vỏ đúc cần được thực hiện bởi kỹ thuật viên có chuyên môn về điện.

Trước khi lắp đặt cần kiểm tra:

1. Đúng model CDM3T theo bản vẽ.
2. Đúng dòng điện định mức.
3. Đúng số cực.
4. Đúng điện áp làm việc.
5. Khả năng cắt phù hợp.
6. Thiết bị không bị nứt, vỡ hoặc biến dạng.
7. Tay gạt hoạt động bình thường.
8. Đầu cực không bị oxy hóa.
9. Phụ kiện đi kèm đúng mã.
10. Tủ điện bảo đảm điều kiện thông gió và an toàn.

Khi đấu nối cần sử dụng dây dẫn, đầu cốt hoặc thanh đồng phù hợp với dòng tải. Các đầu cực phải được siết đúng lực theo hướng dẫn của nhà sản xuất.

Không siết đầu cực quá lỏng vì có thể làm tăng điện trở tiếp xúc, gây phát nhiệt và cháy đầu nối.

Không siết quá chặt vượt mức cho phép vì có thể làm hỏng ren, đầu cực hoặc phần vỏ cách điện.

Lưu ý khi sử dụng CDM3T

Trong quá trình vận hành cần định kỳ kiểm tra:

• Nhiệt độ tại đầu cực.
• Dấu hiệu phát nhiệt.
• Mùi khét bất thường.
• Tiếng kêu tại thiết bị.
• Tình trạng đổi màu của đầu nối.
• Độ chặt của bu lông.
• Tình trạng cơ cấu đóng cắt.
• Điều kiện thông gió trong tủ điện.
• Dòng tải thực tế.
• Tình trạng bụi bẩn và độ ẩm.

Khi aptomat tác động, không nên đóng điện lại ngay nhiều lần khi chưa xác định được nguyên nhân.

Cần kiểm tra xem hệ thống có bị quá tải, ngắn mạch, chạm chập hoặc hư hỏng thiết bị tải hay không.

So sánh MCCB vỏ trong suốt và MCCB vỏ thông thường

Thiết kế trong suốt không thay thế cho việc kiểm tra thông số kỹ thuật. Khi lựa chọn thiết bị, khả năng bảo vệ, dòng định mức, số cực và khả năng cắt vẫn là những tiêu chí quan trọng nhất.

Vì sao nên chọn CDM3T Delixi?

CDM3T là lựa chọn đáng cân nhắc cho những hệ thống cần một MCCB vừa có chức năng bảo vệ mạch điện, vừa có thiết kế trực quan.

Sản phẩm nổi bật nhờ:

• Vỏ trong suốt dễ quan sát.
• Dải dòng điện 16–630A.
• Phù hợp điện áp AC400/415V.
• Ứng dụng đa dạng.
• Phù hợp tủ điện và nhà xưởng.
• Thuận tiện khi đồng bộ thiết bị Delixi.
• Hỗ trợ đóng cắt và bảo vệ mạch điện.
• Phù hợp nhu cầu mua hàng dự án và B2B.

Tuy nhiên, để thiết bị hoạt động an toàn, cần lựa chọn đúng mã theo thông số thực tế của hệ thống.
