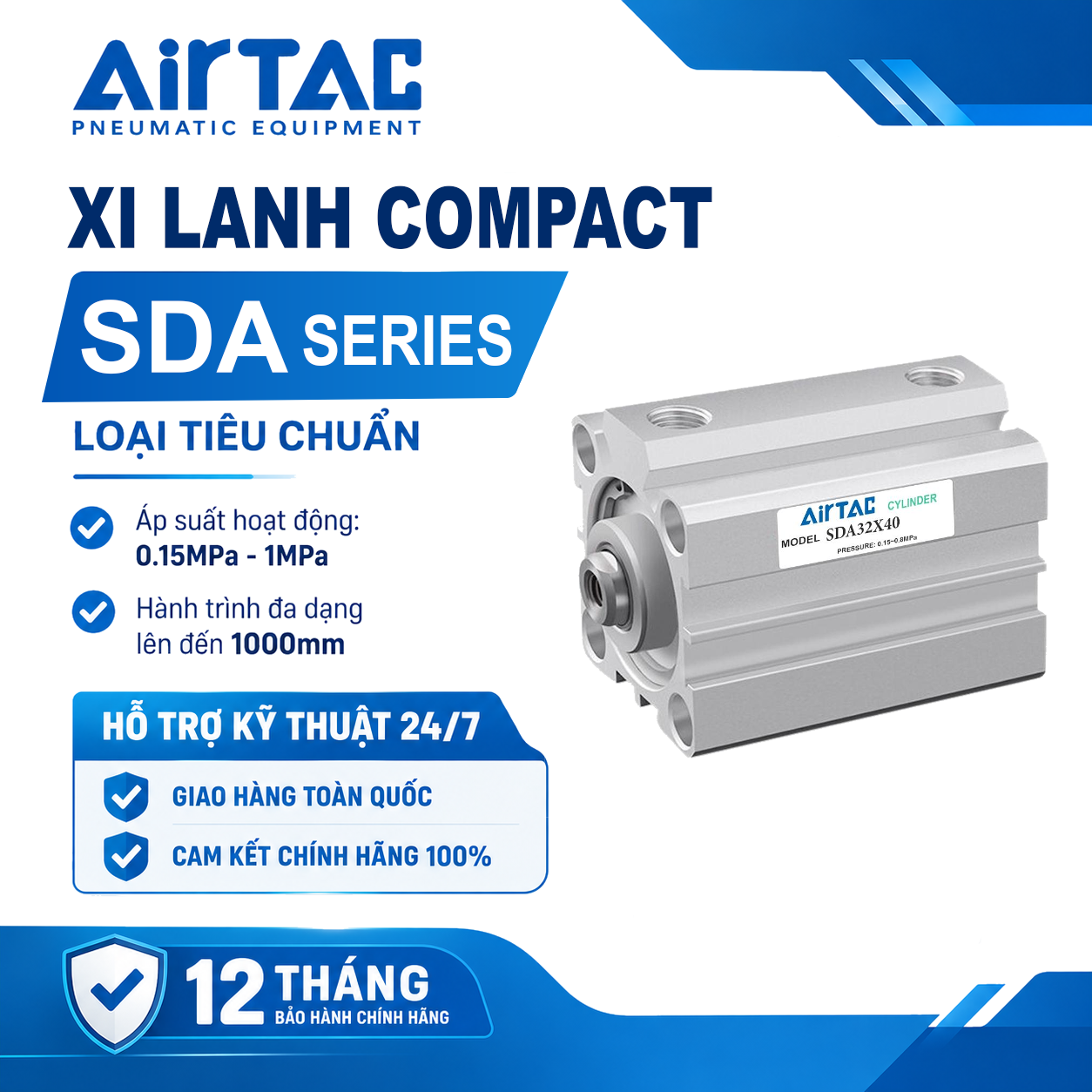

Xi lanh khí nén AirTAC SDA Series – Xi lanh mỏng nhỏ gọn, tiết kiệm không gian lắp đặt

Xi lanh khí nén AirTAC SDA Series là dòng xi lanh khí nén thân mỏng, được thiết kế để tạo chuyển động tịnh tiến trong các hệ thống máy móc và tự động hóa công nghiệp. Nhờ kết cấu nhỏ gọn, chiều dài thân được tối ưu và có các rãnh lắp cảm biến từ, xi lanh SDA phù hợp với những vị trí có không gian lắp đặt hạn chế.

Dòng SDA có nhiều lựa chọn đường kính piston, hành trình, kiểu ren đầu cần piston và tùy chọn nam châm. Việc chọn đúng mã xi lanh giúp doanh nghiệp tối ưu diện tích máy, đáp ứng lực đẩy cần thiết và thuận tiện khi tích hợp vào hệ thống điều khiển.

1. Xi lanh AirTAC SDA Series là gì?

AirTAC SDA Series là dòng xi lanh khí nén mỏng (compact/thin cylinder) của thương hiệu AirTAC, sử dụng khí nén để tạo chuyển động tuyến tính. So với các dòng xi lanh tiêu chuẩn có thân dài, thiết kế SDA hướng đến việc giảm kích thước tổng thể, đặc biệt là chiều dài theo trục chuyển động.

Xi lanh SDA thường được sử dụng trong máy lắp ráp tự động, cơ cấu đẩy sản phẩm, thiết bị gắp – định vị, máy đóng gói và các hệ thống cơ khí cần cơ cấu chấp hành gọn.

Theo tài liệu kỹ thuật của dòng SDA, các lựa chọn đường kính piston gồm 12, 16, 20, 25, 32, 40, 50, 63, 80 và 100 mm. Ngoài phiên bản SDA tác động kép thông dụng, dòng sản phẩm còn có các biến thể theo chức năng như tác động đơn, cần piston kép, điều chỉnh hành trình và xi lanh nhiều vị trí.

2. Đặc điểm nổi bật của xi lanh khí nén SDA AirTAC

Thiết kế thân mỏng, tiết kiệm diện tích

Điểm nổi bật của xi lanh SDA là kết cấu nhỏ gọn. Thiết kế này giúp giảm không gian cần thiết để bố trí cơ cấu chấp hành, phù hợp với máy tự động hóa có nhiều cụm thiết bị đặt gần nhau.

SDA là lựa chọn đáng cân nhắc khi xi lanh tiêu chuẩn có kích thước tổng thể quá dài hoặc khó bố trí trong không gian hẹp. Tuy nhiên, cần kiểm tra bản vẽ kích thước của đúng mã sản phẩm trước khi thiết kế gá lắp.

Kết cấu tán ghép nhỏ gọn

Thân xi lanh, nắp sau, piston và cần piston sử dụng kết cấu ghép tán theo thiết kế của dòng sản phẩm. Cấu trúc này hỗ trợ tối ưu kích thước và tạo thành cụm xi lanh gọn cho các ứng dụng công nghiệp.

Bề mặt lòng xi lanh có khả năng chống mài mòn

Lòng xi lanh được xử lý lăn và anod hóa cứng theo thông tin kỹ thuật của dòng SDA, nhằm cải thiện khả năng chống mài mòn trong quá trình vận hành.

Phớt piston hai chiều

Phớt piston sử dụng cấu trúc làm kín hai chiều, có thiết kế hỗ trợ lưu giữ dầu bôi trơn. Đây là một trong những yếu tố góp phần duy trì khả năng làm kín và vận hành của xi lanh khi được sử dụng đúng điều kiện kỹ thuật.

Thuận tiện lắp cảm biến từ

Thân xi lanh có các rãnh để lắp công tắc từ tương thích. Khi lựa chọn phiên bản có nam châm bên trong piston và cảm biến phù hợp, hệ thống điều khiển có thể nhận biết vị trí piston để thực hiện các bước tiếp theo trong chu trình tự động.

Lưu ý: không phải mọi phiên bản đều có sẵn nam châm. Khi đặt hàng, cần xác nhận tùy chọn nam châm và loại cảm biến tương thích với mã xi lanh.

3. Thông số kỹ thuật cơ bản của xi lanh SDA Series

Bảng dưới đây tổng hợp các thông số tham khảo của dòng SDA theo tài liệu sản phẩm. Thông số thực tế cần được đối chiếu với mã đặt hàng cụ thể.

Lưu ý kỹ thuật: Dải áp suất, nhiệt độ, tốc độ, hành trình và kích thước cổng khí có thể phụ thuộc vào đường kính, kiểu tác động và cấu hình sản phẩm. Không nên áp dụng một thông số chung cho mọi mã SDA nếu chưa đối chiếu catalogue.

Nguồn tham khảo: Tài liệu kỹ thuật AirTAC SDA Series.

4. Nguyên lý hoạt động của xi lanh SDA

Ở phiên bản SDA tác động kép, khí nén được cấp luân phiên vào hai phía của piston để tạo chuyển động đi ra và thu về của cần piston.

Quá trình hoạt động cơ bản gồm:

1. Van điều khiển cấp khí nén vào một phía của piston.
2. Chênh lệch áp suất tạo lực làm piston và cần piston di chuyển.
3. Khí ở khoang còn lại thoát ra theo đường xả của hệ thống.
4. Khi van đổi trạng thái, khí được cấp sang phía đối diện để piston di chuyển theo chiều ngược lại.

Lực tạo ra phụ thuộc vào đường kính piston, áp suất khí thực tế và diện tích tác dụng hữu hiệu. Trong thực tế, lực sử dụng còn chịu ảnh hưởng bởi ma sát, tải trọng, tốc độ và tổn thất áp suất.

Đối với các biến thể tác động đơn như SSA hoặc STA, chuyển động theo một chiều được tạo bởi khí nén, còn chiều ngược lại sử dụng lực lò xo. Cần kiểm tra đúng biến thể trước khi thiết kế mạch khí nén.

5. Các biến thể trong dòng xi lanh SDA

Ngoài mã SDA tác động kép thông dụng, dòng sản phẩm có những biến thể đáp ứng các yêu cầu chuyển động khác nhau.

Tên gọi và cấu hình đặt hàng cần được xác nhận theo catalogue và quy ước mã của nhà sản xuất. Không nên mặc định các biến thể có thể thay thế trực tiếp cho nhau.

6. Xi lanh AirTAC SDA được ứng dụng ở đâu?

Nhờ thiết kế mỏng và khả năng bố trí linh hoạt, xi lanh SDA có thể được sử dụng trong nhiều cơ cấu tự động hóa, chẳng hạn:

• Máy lắp ráp linh kiện: đẩy, chặn hoặc định vị chi tiết trong công đoạn lắp ráp.
• Máy đóng gói: hỗ trợ đẩy sản phẩm, điều chỉnh vị trí hoặc vận hành các cơ cấu phụ.
• Cơ cấu gắp và phân loại: tạo chuyển động tuyến tính cho các cơ cấu gắp nhỏ, tùy theo tải và thiết kế.
• Máy kiểm tra sản phẩm: đưa chi tiết đến vị trí kiểm tra hoặc kích hoạt cơ cấu phụ.
• Dây chuyền sản xuất tự động: thực hiện các thao tác lặp lại trong không gian lắp đặt hạn chế.
• Máy móc chuyên dụng: tích hợp vào các cụm cơ khí cần xi lanh ngắn gọn.

Việc lựa chọn SDA cần dựa trên tải trọng, lực cần thiết, hành trình, tốc độ và cách gá lắp. Với ứng dụng chịu tải ngang lớn hoặc cần dẫn hướng chính xác, nên sử dụng thêm cơ cấu dẫn hướng phù hợp thay vì để cần piston chịu toàn bộ tải ngang.

7. Cách chọn xi lanh khí nén AirTAC SDA phù hợp

Chọn đường kính piston

Đường kính piston ảnh hưởng trực tiếp đến lực đẩy và kích thước xi lanh. Piston lớn hơn thường tạo lực lớn hơn ở cùng áp suất, nhưng cũng làm tăng kích thước và lượng khí tiêu thụ.

Có thể ước tính lực lý thuyết khi piston đi ra theo công thức:

F = P × A

Trong đó:

• F là lực lý thuyết.
• P là áp suất tác dụng lên piston.
• A là diện tích piston.

Khi tính toán thực tế, cần tính đến tổn thất và chọn hệ số an toàn phù hợp với tải, tốc độ và điều kiện vận hành.

Chọn hành trình

Hành trình là quãng đường cần piston di chuyển. Cần chọn hành trình đủ để hoàn thành thao tác, đồng thời kiểm tra kích thước tổng thể khi xi lanh thu về và khi cần piston duỗi ra.

Không nên chỉ dựa vào tên dòng SDA để mặc định mọi đường kính đều có cùng hành trình tiêu chuẩn hoặc hành trình tối đa. Hãy đối chiếu bảng hành trình theo đường kính và cấu hình cụ thể.

Chọn kiểu tác động

• Tác động kép: phù hợp khi cần điều khiển chủ động cả chiều đi ra và thu về.
• Tác động đơn: phù hợp với cơ cấu có thể sử dụng lực lò xo cho chiều hồi, sau khi đã kiểm tra yêu cầu lực và hành trình.

Chọn phiên bản có nam châm hay không

Nếu hệ thống cần xác định vị trí piston bằng công tắc từ, hãy chọn đúng phiên bản có nam châm và cảm biến tương thích. Đồng thời kiểm tra vị trí rãnh cảm biến, loại cảm biến và phương án đi dây.

Kiểm tra cổng khí, ren cần piston và phương án lắp

Trước khi đặt mua, nên xác nhận tối thiểu:

• Đường kính piston và hành trình.
• Kiểu tác động.
• Có hoặc không có nam châm.
• Ren trong hay ren ngoài ở đầu cần piston.
• Kiểu ren cổng khí.
• Phụ kiện gá lắp và cảm biến cần dùng.

Các chi tiết này ảnh hưởng trực tiếp đến khả năng lắp vừa với hệ thống hiện tại.

8. Phân biệt xi lanh SDA và SC AirTAC

SDA và SC đều là các dòng xi lanh khí nén AirTAC nhưng hướng đến những yêu cầu bố trí khác nhau.

Không thể kết luận SDA luôn tốt hơn SC hoặc ngược lại. Nếu không gian lắp đặt hạn chế, SDA là lựa chọn đáng cân nhắc. Nếu thiết kế máy cần cấu trúc xi lanh tiêu chuẩn dạng thanh giằng, SC có thể phù hợp hơn. Cần đối chiếu bản vẽ kích thước và yêu cầu tải của từng ứng dụng trước khi quyết định.

9. Lưu ý khi lắp đặt và sử dụng xi lanh SDA

Để xi lanh hoạt động ổn định và hạn chế hư hỏng, cần chú ý:

1. Sử dụng khí nén được lọc theo yêu cầu của nhà sản xuất; catalogue SDA nêu mức lọc 40 μm hoặc tốt hơn.
2. Điều chỉnh áp suất trong giới hạn cho phép của đúng mã sản phẩm.
3. Căn chỉnh xi lanh và cơ cấu dẫn hướng để hạn chế lực ngang tác động lên cần piston.
4. Sử dụng van tiết lưu hoặc giải pháp điều chỉnh tốc độ phù hợp để hạn chế va đập cuối hành trình.
5. Kiểm tra định kỳ đường ống, đầu nối, cảm biến và các điểm cố định.
6. Không vận hành trong môi trường có nhiệt độ, hóa chất hoặc điều kiện vượt quá giới hạn được công bố cho sản phẩm.
7. Trước khi bảo dưỡng, ngắt nguồn khí và xả áp suất trong hệ thống theo quy trình an toàn.

10. Câu hỏi thường gặp về xi lanh AirTAC SDA Series

Xi lanh AirTAC SDA là loại xi lanh gì?

SDA là dòng xi lanh khí nén thân mỏng, nhỏ gọn, thường sử dụng cơ cấu tác động kép. Dòng sản phẩm có nhiều đường kính piston, hành trình và tùy chọn cấu hình.

Xi lanh SDA có những đường kính nào?

Theo catalogue dòng SDA, các đường kính piston gồm 12, 16, 20, 25, 32, 40, 50, 63, 80 và 100 mm. Cần kiểm tra mã cụ thể để xác định hành trình và các tùy chọn tương ứng.

Xi lanh SDA có thể lắp cảm biến từ không?

Có thể lựa chọn phiên bản có nam châm và lắp cảm biến từ tương thích. Khi đặt hàng, cần xác nhận rõ tùy chọn nam châm và mã cảm biến phù hợp.

Xi lanh SDA có thay thế được xi lanh SC không?

Không phải trong mọi trường hợp. SDA có thân mỏng để tiết kiệm không gian, trong khi SC có kết cấu thanh giằng tiêu chuẩn. Trước khi thay thế, cần so sánh kích thước lắp, hành trình, lực, kiểu gá và yêu cầu vận hành.

Làm thế nào để chọn đúng mã xi lanh SDA?

Cần xác định đường kính piston, hành trình, kiểu tác động, tùy chọn nam châm, ren cần piston, ren cổng khí và phương án gá lắp. Nếu chưa chắc chắn, nên cung cấp bản vẽ hoặc thông số ứng dụng để được tư vấn.

11. Mua xi lanh khí nén AirTAC SDA ở đâu?

Khi lựa chọn xi lanh khí nén AirTAC SDA cho máy móc và dây chuyền tự động hóa, doanh nghiệp nên ưu tiên nhà cung cấp có khả năng tư vấn mã sản phẩm, đối chiếu thông số kỹ thuật và hỗ trợ lựa chọn phụ kiện phù hợp.

Công ty TNHH Thiết bị Công nghiệp Khoa Kim cung cấp các sản phẩm linh kiện và phụ kiện khí nén phục vụ nhu cầu bảo trì, chế tạo máy và tự động hóa công nghiệp.

Khi yêu cầu báo giá xi lanh SDA, khách hàng nên chuẩn bị các thông tin như đường kính piston, hành trình, kiểu tác động, yêu cầu cảm biến và số lượng. Việc cung cấp đúng mã hoặc bản vẽ lắp đặt sẽ giúp quá trình xác nhận sản phẩm nhanh và chính xác hơn.

Để tìm hiểu thêm về các sản phẩm liên quan, bạn có thể tham khảo danh mục xi lanh khí nén và các bài viết hướng dẫn lựa chọn linh kiện trên website linhkienchetao.com.
