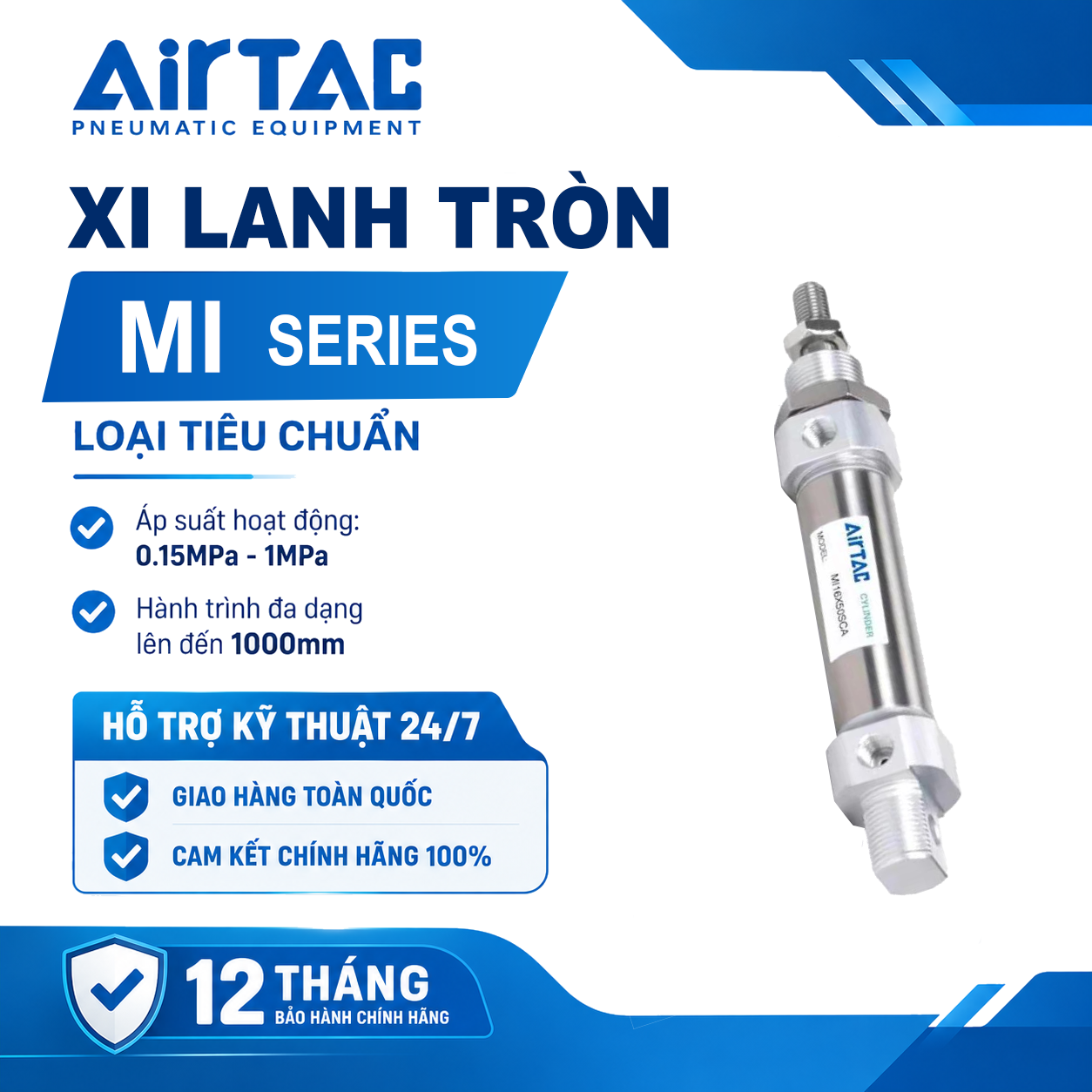

Xi lanh khí nén AirTAC MI Series – Xi lanh mini inox tiêu chuẩn ISO 6432

Xi lanh khí nén AirTAC MI Series là dòng xi lanh mini thân tròn bằng thép không gỉ, được thiết kế theo tiêu chuẩn ISO 6432 cho các kích thước thuộc phạm vi tiêu chuẩn tương ứng. Sản phẩm sử dụng khí nén để tạo chuyển động tịnh tiến, phù hợp với các cơ cấu đẩy, kéo, định vị và vận hành thiết bị trong hệ thống tự động hóa công nghiệp.

Nhờ thân và cần piston bằng thép không gỉ, thiết kế nhỏ gọn cùng nhiều lựa chọn kiểu nắp sau và phụ kiện gá lắp, xi lanh MI phù hợp với các ứng dụng cần xi lanh mini có khả năng chống ăn mòn trong điều kiện làm việc thông thường.

Dòng MI có nhiều lựa chọn đường kính piston, hành trình và kiểu tác động. Khi lựa chọn, cần xác định rõ mã sản phẩm, yêu cầu cảm biến từ, kiểu ren và điều kiện vận hành để bảo đảm xi lanh phù hợp với cơ cấu máy.

1. Xi lanh AirTAC MI Series là gì?

AirTAC MI Series là dòng xi lanh khí nén mini thân inox, thường sử dụng cơ cấu tác động kép với một cần piston. Khi khí nén được cấp luân phiên vào hai khoang của xi lanh, piston di chuyển và kéo theo cần piston để thực hiện thao tác cơ khí.

Theo tài liệu của AirTAC, dòng MI được thiết kế theo tiêu chuẩn ISO 6432 trong phạm vi đường kính 8–25 mm. Dòng sản phẩm có các lựa chọn đường kính lớn hơn trong danh mục, nhưng cần kiểm tra tiêu chuẩn và thông số cụ thể của từng kích thước trước khi thiết kế lắp đặt.

MI phù hợp với những cơ cấu cần chuyển động tuyến tính gọn nhẹ, chẳng hạn như máy lắp ráp, máy đóng gói, đồ gá kiểm tra, cơ cấu đẩy sản phẩm và thiết bị tự động hóa chuyên dụng.

2. Đặc điểm nổi bật của xi lanh khí nén MI AirTAC

Thân và cần piston bằng thép không gỉ

Một trong những đặc điểm nổi bật của MI là thân xi lanh và cần piston được chế tạo từ thép không gỉ theo thiết kế của nhà sản xuất. Vật liệu này giúp tăng khả năng chống ăn mòn trong các điều kiện sử dụng phù hợp.

Tuy nhiên, không nên mặc định toàn bộ xi lanh có thể sử dụng trong môi trường hóa chất mạnh, nước biển hoặc môi trường vệ sinh đặc biệt. Khả năng tương thích còn phụ thuộc vào cấp vật liệu, phớt, phụ kiện và điều kiện thực tế.

Thiết kế mini, dễ bố trí trong máy

MI có thân tròn và kích thước gọn, thuận tiện khi tích hợp vào các cụm máy, đồ gá và cơ cấu chấp hành nhỏ.

So với các xi lanh tiêu chuẩn có thân lớn, dòng mini giúp kỹ sư linh hoạt hơn trong việc bố trí thiết bị ở những vị trí hạn chế không gian. Dù vậy, vẫn cần kiểm tra chiều dài tổng thể, hành trình và không gian chuyển động của cần piston.

Thiết kế theo tiêu chuẩn ISO 6432

Theo thông tin chính hãng, MI thuộc nhóm xi lanh mini theo tiêu chuẩn ISO 6432 trong phạm vi đường kính quy định. Điều này hỗ trợ việc tham chiếu kích thước và thiết kế lắp đặt theo tiêu chuẩn tương ứng.

Khi thay thế xi lanh của thương hiệu khác, không nên chỉ dựa vào tên tiêu chuẩn. Cần so sánh bản vẽ kích thước, hành trình, kiểu ren, kiểu nắp và phụ kiện lắp thực tế.

Đệm chống va đập ở cuối hành trình

Xi lanh MI tiêu chuẩn sử dụng đệm chống va đập cố định ở nắp trước và nắp sau, giúp giảm tác động khi piston đổi hướng hoặc đến cuối hành trình.

Với những ứng dụng cần giảm chấn có thể điều chỉnh, người dùng nên xem xét biến thể phù hợp như MIC và xác nhận khả năng đáp ứng theo catalogue.

Nhiều kiểu nắp sau và phương án gá lắp

MI có các lựa chọn kiểu nắp sau và phụ kiện lắp đặt, giúp xi lanh thích nghi với các thiết kế máy khác nhau. Tùy cấu hình, người dùng có thể lựa chọn phương án gá phù hợp với cơ cấu chuyển động.

Để tránh sai lệch khi lắp đặt, nên xác định trước kiểu nắp, hướng cấp khí, vị trí bắt vít và kiểu liên kết ở đầu cần piston.

Tùy chọn piston có nam châm

Một số mã MI có piston tích hợp nam châm để sử dụng với cảm biến từ. Trong quy ước mã thường gặp, ký hiệu S có thể biểu thị phiên bản có nam châm.

Không phải mọi mã MI đều có piston từ. Trước khi mua cảm biến, cần xác nhận đúng mã xi lanh, quy ước đặt hàng và loại cảm biến tương thích.

3. Thông số kỹ thuật cơ bản của xi lanh AirTAC MI

Bảng dưới đây tổng hợp các thông số tham khảo từ catalogue MI Series. Một số thông số có thể thay đổi theo kiểu tác động, đường kính piston và biến thể sản phẩm.

Lưu ý: Đây là thông số tham khảo của dòng sản phẩm, không phải cam kết rằng tất cả thông số đều áp dụng cho mọi mã MI. Cần đối chiếu catalogue tương ứng trước khi chọn xi lanh cho máy.

Nguồn kỹ thuật: AirTAC – trang sản phẩm MI, MIC Series và Catalogue MI Series.

4. Nguyên lý hoạt động của xi lanh MI

Với xi lanh tác động kép

Khí nén được cấp luân phiên vào hai khoang của xi lanh để tạo chuyển động đi ra và thu về của cần piston.

Quy trình cơ bản gồm:

1. Van điều khiển cấp khí nén vào một khoang của xi lanh.
2. Chênh lệch áp suất tạo lực tác động lên piston.
3. Piston di chuyển và làm cần piston thực hiện thao tác đẩy hoặc kéo.
4. Khi van đổi trạng thái, khí nén được cấp sang khoang còn lại để cần piston chuyển động ngược lại.

Lực thực tế phụ thuộc vào áp suất cấp, diện tích tác dụng của piston, ma sát và tải trọng. Khi tính toán ứng dụng, cần xét tổn thất áp suất và hệ số an toàn.

Với xi lanh tác động đơn

Một số biến thể MI sử dụng cơ cấu tác động đơn. Trong cấu hình này, khí nén tạo chuyển động theo một chiều, còn lò xo đảm nhiệm chiều hồi theo thiết kế.

Vì vậy, khi lựa chọn xi lanh, cần xác định đúng kiểu tác động thay vì mặc định mọi sản phẩm thuộc họ MI đều vận hành giống nhau.

5. Các biến thể liên quan trong dòng MI

AirTAC có nhiều biến thể thuộc nhóm xi lanh mini inox, đáp ứng các yêu cầu về kiểu tác động, giảm chấn và cách lắp đặt.

Tên mã và tính năng có thể khác nhau theo catalogue hoặc phiên bản sản phẩm. Khi đặt hàng, cần xác nhận chính xác mã và bản vẽ, không nên suy luận toàn bộ tính năng chỉ từ một vài ký tự trong mã.

6. Xi lanh AirTAC MI được ứng dụng ở đâu?

Nhờ thiết kế mini, thân inox và khả năng tạo chuyển động tuyến tính, MI có thể được sử dụng trong nhiều ứng dụng:

• Máy lắp ráp linh kiện: đẩy, kéo hoặc định vị chi tiết trong công đoạn lắp ráp.
• Máy đóng gói: điều khiển cơ cấu chặn, đẩy sản phẩm hoặc dịch chuyển bộ phận phụ.
• Đồ gá kiểm tra: đưa sản phẩm đến vị trí đo, kiểm tra hoặc phân loại.
• Máy chế tạo chuyên dụng: tích hợp vào các cơ cấu chấp hành có không gian lắp đặt hạn chế.
• Thiết bị tự động hóa: điều khiển các thao tác lặp lại theo chu trình khí nén.
• Môi trường có yêu cầu chống ăn mòn thông thường: cân nhắc sử dụng nhờ thân và cần piston bằng thép không gỉ, sau khi xác nhận vật liệu phù hợp.

Nếu tải có mô-men lớn, tải ngang cao hoặc cần độ chính xác dẫn hướng cao, nên thiết kế thêm cơ cấu dẫn hướng phù hợp thay vì để cần piston chịu toàn bộ lực ngang.

7. Cách chọn xi lanh AirTAC MI phù hợp

Chọn đường kính piston theo lực cần thiết

Đường kính piston ảnh hưởng trực tiếp đến lực lý thuyết của xi lanh. Với cùng áp suất, piston có đường kính lớn hơn thường tạo lực lớn hơn nhưng cũng làm tăng kích thước và lượng khí tiêu thụ.

Có thể ước tính lực lý thuyết khi piston đi ra theo công thức:

F = P × A

Trong đó:

• F là lực lý thuyết.
• P là áp suất tác dụng.
• A là diện tích tác dụng của piston.

Khi lựa chọn, cần tính đến ma sát, tổn thất áp suất, tải trọng động và hệ số an toàn.

Chọn hành trình phù hợp

Hành trình là khoảng dịch chuyển của cần piston. Nên chọn hành trình đủ để thực hiện thao tác nhưng không dài hơn mức cần thiết.

Cần kiểm tra cả kích thước khi thu về và khi duỗi ra, tránh va chạm với các chi tiết xung quanh hoặc làm tăng kích thước tổng thể của máy.

Chọn kiểu tác động

• Tác động kép: phù hợp khi cần điều khiển chủ động cả chiều đi ra và thu về.
• Tác động đơn: phù hợp với cơ cấu sử dụng lò xo hồi và chỉ cần khí nén thực hiện chuyển động theo một chiều.

Chọn có hoặc không có nam châm

Nếu hệ thống cần phát hiện vị trí piston bằng cảm biến từ, hãy chọn phiên bản có nam châm. Sau đó xác nhận loại cảm biến, vị trí lắp và khả năng tương thích với hệ thống điều khiển.

Chọn kiểu nắp sau và phụ kiện gá lắp

Kiểu nắp sau có thể ảnh hưởng đến cách liên kết xi lanh với khung máy. Cần kiểm tra bản vẽ kích thước, kiểu ren, phụ kiện gá và ren đầu cần piston trước khi đặt hàng.

Kiểm tra môi trường vận hành

Thân inox giúp tăng khả năng chống ăn mòn trong điều kiện phù hợp, nhưng không thay thế việc đánh giá môi trường. Nếu làm việc với hóa chất, nước, chất tẩy rửa hoặc yêu cầu vệ sinh đặc biệt, cần xác nhận tính tương thích của toàn bộ xi lanh và phụ kiện.

8. So sánh xi lanh MI, MA và SDA AirTAC

MI và MA đều thuộc nhóm xi lanh mini inox nhưng có cấu trúc, tiêu chuẩn và quy cách đặt hàng riêng. Không nên thay thế trực tiếp giữa hai dòng chỉ vì cùng đường kính piston.

9. Lưu ý khi lắp đặt và sử dụng xi lanh MI

Để xi lanh hoạt động ổn định, cần chú ý:

1. Sử dụng khí nén được lọc theo yêu cầu của nhà sản xuất; catalogue MI nêu mức lọc 40 μm hoặc tốt hơn.
2. Duy trì áp suất trong giới hạn cho phép của đúng kiểu tác động.
3. Căn chỉnh xi lanh và tải để hạn chế lực ngang lên cần piston.
4. Kiểm soát tốc độ phù hợp với tải và chu kỳ vận hành.
5. Kiểm tra định kỳ đường ống, đầu nối, cảm biến và các điểm gá lắp.
6. Bảo vệ bề mặt cần piston khỏi va đập, trầy xước và bụi bẩn.
7. Khi sử dụng trong môi trường ăn mòn, xác nhận vật liệu phù hợp với môi trường thực tế.
8. Trước khi bảo dưỡng, ngắt nguồn khí và xả áp suất trong hệ thống theo quy trình an toàn.

Nếu xi lanh chuyển động không đều, cần kiểm tra áp suất cấp, tải ngang, độ căn chỉnh, tình trạng đường ống và cơ cấu dẫn hướng trước khi kết luận xi lanh bị hỏng.

10. Câu hỏi thường gặp về xi lanh AirTAC MI Series

Xi lanh AirTAC MI là loại xi lanh gì?

MI là dòng xi lanh khí nén mini thân tròn bằng thép không gỉ của AirTAC. Dòng sản phẩm có nhiều lựa chọn đường kính piston, hành trình, kiểu nắp sau và kiểu tác động.

Xi lanh MI có những đường kính nào?

Catalogue MI liệt kê các đường kính 8, 10, 12, 16, 20, 25, 32 và 40 mm. Tuy nhiên, cần kiểm tra phạm vi tiêu chuẩn và thông số của đúng kích thước, vì ISO 6432 được áp dụng trong phạm vi đường kính tương ứng.

Xi lanh MI có lắp cảm biến từ không?

Có thể chọn phiên bản có nam châm và lắp cảm biến từ tương thích. Cần xác nhận mã sản phẩm và loại cảm biến trước khi đặt hàng.

MI và MIC khác nhau như thế nào?

MI tiêu chuẩn sử dụng đệm chống va đập cố định. MIC là biến thể có giảm chấn điều chỉnh theo cấu hình. Cần đối chiếu catalogue để xác nhận tính năng và thông số cụ thể.

Xi lanh MI có chống ăn mòn không?

Thân và cần piston bằng thép không gỉ giúp tăng khả năng chống ăn mòn trong điều kiện phù hợp. Tuy nhiên, khả năng chịu hóa chất hoặc môi trường đặc biệt phụ thuộc vào vật liệu cụ thể của từng bộ phận và điều kiện vận hành.

Làm thế nào để chọn đúng mã xi lanh MI?

Cần xác định đường kính piston, hành trình, kiểu tác động, kiểu nắp sau, kiểu ren cổng khí, yêu cầu nam châm và phụ kiện gá lắp. Nếu thay thế xi lanh hiện có, nên cung cấp mã sản phẩm hoặc bản vẽ để đối chiếu.

11. Mua xi lanh khí nén AirTAC MI ở đâu?

Khi lựa chọn xi lanh AirTAC MI cho máy móc hoặc dây chuyền tự động hóa, doanh nghiệp nên ưu tiên nhà cung cấp có khả năng xác nhận mã sản phẩm, đối chiếu thông số kỹ thuật và tư vấn phụ kiện lắp đặt phù hợp.

Công ty TNHH Thiết bị Công nghiệp Khoa Kim cung cấp linh kiện và phụ kiện khí nén phục vụ nhu cầu chế tạo máy, bảo trì thiết bị và tự động hóa công nghiệp.

Khi yêu cầu báo giá xi lanh MI, khách hàng nên chuẩn bị mã sản phẩm, đường kính piston, hành trình, kiểu tác động, kiểu nắp sau, yêu cầu cảm biến và số lượng cần mua. Nếu có bản vẽ hoặc thông tin xi lanh đang sử dụng, việc xác nhận cấu hình sẽ thuận tiện hơn.

Bạn có thể tìm hiểu thêm các dòng xi lanh khí nén và linh kiện tự động hóa tại website linhkienchetao.com.
