Xi lanh AirTAC TCL, TCM Series – Xi lanh ba ty dẫn hướng chống xoay, chịu tải ngang

1. Xi lanh AirTAC TCL, TCM là gì?

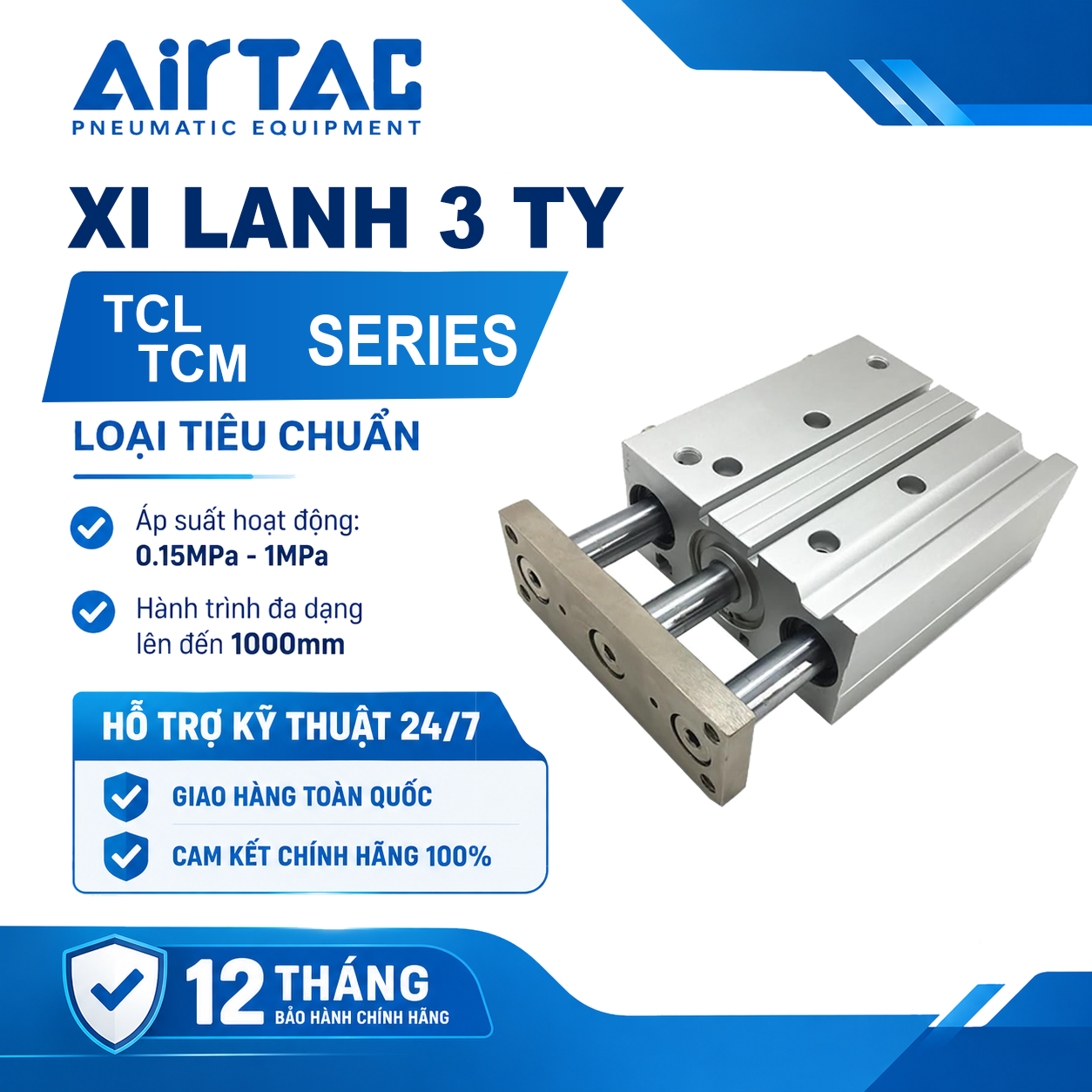

Xi lanh AirTAC TCL và TCM Series là dòng xi lanh khí nén ba ty dẫn hướng, được thiết kế cho các cơ cấu tự động hóa cần chuyển động tịnh tiến ổn định, hạn chế xoay và có khả năng chịu tải ngang tốt hơn so với nhiều loại xi lanh thông thường.

Điểm nổi bật của dòng sản phẩm này là phần truyền động và cơ cấu dẫn hướng được tích hợp trong cùng một cụm. Thiết kế ba ty dẫn hướng giúp hạn chế hiện tượng xoay của bàn gá hoặc tấm cố định ở đầu chuyển động, đồng thời hỗ trợ lắp đặt trực tiếp vào máy mà không cần bổ sung quá nhiều chi tiết dẫn hướng bên ngoài.

Hai dòng TCL và TCM có cấu trúc cơ bản tương tự nhau nhưng sử dụng hai loại bạc dẫn hướng khác nhau:

• AirTAC TCL: sử dụng bạc dẫn hướng ổ bi tuyến tính, phù hợp với ứng dụng ưu tiên chuyển động trơn, ma sát thấp và độ chính xác chống xoay cao.
• AirTAC TCM: sử dụng bạc trượt bằng đồng, phù hợp với ứng dụng cần khả năng chịu tải hướng kính và lực va đập ngang tốt.

Việc lựa chọn TCL hay TCM phụ thuộc vào tải trọng, độ chính xác, tốc độ, điều kiện làm việc và yêu cầu thiết kế của từng cơ cấu máy.

2. Đặc điểm nổi bật của xi lanh AirTAC TCL, TCM

Thiết kế ba ty dẫn hướng chống xoay

Xi lanh TCL và TCM sử dụng ba ty dẫn hướng kết hợp với cụm bàn gá. Cấu tạo này giúp hạn chế chuyển động xoay ngoài ý muốn và giữ định hướng cho chi tiết được lắp ở đầu xi lanh.

Đây là ưu điểm quan trọng trong các ứng dụng đẩy sản phẩm, định vị chi tiết, cấp phôi hoặc vận hành đồ gá, nơi hướng chuyển động của bàn gá cần được duy trì ổn định.

Tích hợp cơ cấu dẫn hướng trong thân xi lanh

Cụm truyền động và dẫn hướng được tích hợp trong một thân sản phẩm, giúp giảm nhu cầu lắp thêm cơ cấu dẫn hướng riêng trong những ứng dụng phù hợp.

Thiết kế này có thể giúp tiết kiệm không gian lắp đặt, giảm số lượng chi tiết cơ khí và đơn giản hóa việc bố trí thiết bị tự động hóa.

Có hai lựa chọn bạc dẫn hướng

Sự khác biệt giữa TCL và TCM nằm ở cơ cấu bạc dẫn hướng:

TCL – bạc dẫn hướng ổ bi tuyến tính

• Chuyển động trơn, ma sát thấp.
• Phù hợp với ứng dụng cần độ chính xác chống xoay cao.
• Thích hợp cho cơ cấu cần chuyển động đều và ổn định.

TCM – bạc trượt bằng đồng

• Phù hợp với ứng dụng có tải hướng kính và lực va đập ngang.
• Có độ cứng vững chống xoắn tốt theo mô tả của nhà sản xuất.
• Là lựa chọn đáng cân nhắc khi yêu cầu chịu tải ngang quan trọng hơn việc tối ưu ma sát.

Không nên mặc định TCL luôn tốt hơn TCM hoặc ngược lại. Cần lựa chọn theo đặc tính tải và điều kiện sử dụng thực tế.

Hỗ trợ lắp cảm biến từ

Dòng TCL/TCM có nam châm tích hợp theo cấu hình tiêu chuẩn, hỗ trợ sử dụng cảm biến từ tương thích để phát hiện vị trí piston.

Thân xi lanh có các rãnh lắp cảm biến, giúp linh hoạt bố trí cảm biến theo thiết kế máy. Cần kiểm tra mã cảm biến và vị trí lắp phù hợp trước khi đặt hàng.

Linh hoạt trong lắp đặt

Thân xi lanh và bàn gá có các vị trí lắp đặt, định vị theo thiết kế của nhà sản xuất. Điều này hỗ trợ việc bố trí xi lanh theo nhiều hướng trong các cụm máy tự động.

Khi thiết kế đồ gá, cần đối chiếu bản vẽ kích thước của đúng đường kính piston và hành trình để bảo đảm các lỗ bắt vít, lỗ định vị và khoảng hở cơ khí phù hợp.

3. Thông số kỹ thuật xi lanh AirTAC TCL, TCM

Bảng dưới đây tổng hợp các thông số chính của dòng TCL/TCM theo catalogue. Một số thông số phụ thuộc đường kính piston và phiên bản sản phẩm.

Hành trình xi lanh

Hành trình tiêu chuẩn thay đổi theo đường kính piston. Theo catalogue, các cỡ nhỏ có hành trình ngắn, trong khi nhiều cỡ từ 12 mm trở lên có các lựa chọn hành trình dài hơn, có thể đến 250 mm ở một số đường kính.

Không phải mọi đường kính đều có đầy đủ tất cả hành trình. Với hành trình phi tiêu chuẩn, cần xác nhận khả năng đặt hàng và kích thước tổng thể theo catalogue tương ứng.

Lưu ý: Bảng trên chỉ dùng để tham khảo khi tìm hiểu sản phẩm. Trước khi thiết kế hoặc thay thế, cần kiểm tra thông số chính xác theo mã hàng, đặc biệt là áp suất, tốc độ, hành trình và kích thước lắp đặt.

4. Phân biệt xi lanh AirTAC TCL và TCM

Đây là điểm quan trọng nhất khi lựa chọn giữa hai dòng sản phẩm.

Khi nào nên chọn TCL?

Nên cân nhắc TCL khi cơ cấu cần chuyển động trơn, ma sát thấp và khả năng giữ định hướng tốt. Ví dụ: bàn đẩy chi tiết, cơ cấu nâng – hạ nhỏ hoặc cụm lắp ráp yêu cầu chuyển động đều.

Khi nào nên chọn TCM?

Nên cân nhắc TCM khi ứng dụng có tải ngang hoặc lực va đập ngang cần được xem xét kỹ. Loại bạc trượt bằng đồng được thiết kế để đáp ứng nhóm yêu cầu này.

Tuy nhiên, cả hai dòng đều có giới hạn tải và mô-men. Nếu tải lớn, lệch tâm hoặc yêu cầu độ cứng vững cao, cần tính toán cụ thể thay vì chỉ dựa vào loại bạc dẫn hướng.

5. Cách đọc mã xi lanh AirTAC TCL, TCM

Mã sản phẩm thể hiện dòng xi lanh, loại bạc dẫn hướng, đường kính piston, hành trình và các tùy chọn liên quan.

Ví dụ: TCL50X100S

• TC: Dòng xi lanh ba ty, tác động kép.
• L: Bạc dẫn hướng ổ bi tuyến tính.
• 50: Đường kính piston 50 mm.
• X100: Hành trình 100 mm.
• S: Ký hiệu có nam châm theo quy ước mã sản phẩm.

Ví dụ khác: TCM16X30S

• TC: Dòng xi lanh ba ty.
• M: Bạc trượt bằng đồng.
• 16: Đường kính piston 16 mm.
• X30: Hành trình 30 mm.
• S: Ký hiệu nam châm theo quy ước mã sản phẩm.

Một số phiên bản có thêm ký hiệu điều chỉnh hành trình hoặc mã ren cổng khí. Chẳng hạn, ký hiệu J có thể dùng cho phiên bản điều chỉnh hành trình; hậu tố G hoặc T có thể thể hiện lựa chọn ren theo quy ước của catalogue.

Không nên đọc mã chỉ dựa trên một ký tự riêng lẻ. Cần đối chiếu toàn bộ mã với catalogue đúng phiên bản để xác nhận loại bạc, hành trình điều chỉnh, chuẩn ren và các tùy chọn khác.

6. Ứng dụng của xi lanh AirTAC TCL, TCM

Máy lắp ráp tự động

Xi lanh có thể sử dụng để đẩy, nâng, hạ hoặc định vị chi tiết trong các công đoạn lắp ráp. Cụm ba ty giúp hạn chế xoay của bàn gá khi chuyển động.

Máy đóng gói và phân loại

Trong hệ thống đóng gói, TCL/TCM có thể vận hành cơ cấu đẩy sản phẩm, gạt sản phẩm hoặc dịch chuyển cụm gá theo hành trình xác định.

Cơ cấu cấp phôi

Xi lanh hỗ trợ đưa phôi đến vị trí gia công, vị trí chờ hoặc vị trí kiểm tra. Cần lựa chọn đường kính và hành trình dựa trên khối lượng phôi và lực cần thiết.

Đồ gá và định vị chi tiết

Cụm bàn gá có thể được sử dụng để đẩy hoặc định vị các chi tiết có yêu cầu giữ hướng. Việc lắp đặt phải bảo đảm tải được phân bố phù hợp, không tạo mô-men vượt quá giới hạn của xi lanh.

Thiết bị kiểm tra và tự động hóa

Xi lanh có thể được tích hợp vào cơ cấu đưa chi tiết đến vị trí kiểm tra, vận hành chốt đẩy hoặc di chuyển một bộ phận máy. Cảm biến từ có thể hỗ trợ xác nhận trạng thái hành trình khi được kết nối với hệ thống điều khiển.

7. Hướng dẫn chọn xi lanh AirTAC TCL, TCM phù hợp

Bước 1: Xác định lực cần thiết

Lực đẩy lý thuyết của piston được tính theo công thức:

F = P × A

Trong đó:

• F là lực lý thuyết.
• P là áp suất khí nén.
• A là diện tích piston.

Lực sử dụng thực tế thường thấp hơn do ma sát và tổn thất trong hệ thống. Khi lựa chọn, cần tính thêm hệ số dự phòng phù hợp với tải và chu kỳ làm việc.

Bước 2: Chọn đường kính piston và hành trình

Đường kính piston ảnh hưởng đến lực tạo ra; hành trình xác định quãng đường dịch chuyển. Cần lựa chọn theo kích thước chi tiết, khoảng cách chuyển động và không gian lắp đặt thực tế.

Bước 3: Chọn TCL hay TCM

• Chọn TCL nếu ưu tiên ma sát thấp, chuyển động trơn và độ chính xác chống xoay.
• Chọn TCM nếu cần xem xét khả năng chịu tải hướng kính và va đập ngang.

Đây là định hướng lựa chọn ban đầu. Quyết định cuối cùng phải căn cứ vào thông số tải và điều kiện làm việc của ứng dụng.

Bước 4: Kiểm tra tải ngang và tải lệch tâm

Không nên để lực tác động lệch quá xa tâm bàn gá hoặc vượt giới hạn tải của cơ cấu dẫn hướng. Với tải lớn, cần tính toán mô-men và cân nhắc bổ sung cơ cấu dẫn hướng độc lập.

Bước 5: Xác định cảm biến và chuẩn ren

Kiểm tra loại cảm biến từ tương thích, vị trí lắp cảm biến và chuẩn ren cổng khí. Ren PT, G và NPT không nên xem là tương đương khi lắp nối.

Bước 6: Đối chiếu bản vẽ lắp đặt

Trước khi đặt hàng thay thế, hãy so sánh khoảng cách lỗ lắp, lỗ định vị, chiều cao bàn gá, chiều dài thân, cổng khí và hành trình. Điều này giúp hạn chế tình trạng mua đúng dòng nhưng không phù hợp kích thước lắp đặt.

8. Mua xi lanh AirTAC TCL, TCM chính hãng ở đâu?

Khi mua xi lanh AirTAC TCL hoặc TCM cho máy móc công nghiệp, doanh nghiệp nên lựa chọn nhà cung cấp có khả năng hỗ trợ đối chiếu mã hàng, catalogue và bản vẽ kỹ thuật.

Công ty TNHH Thiết bị Công nghiệp Khoa Kim cung cấp linh kiện và phụ kiện khí nén phục vụ các nhu cầu tự động hóa. Khi yêu cầu báo giá, khách hàng nên chuẩn bị:

• Dòng sản phẩm cần mua: TCL hay TCM.
• Đường kính piston và hành trình.
• Mã hàng đầy đủ nếu đã có.
• Áp suất làm việc của hệ thống.
• Yêu cầu về tải ngang, độ chính xác và cảm biến.
• Số lượng và thông tin lắp đặt.

Việc cung cấp đủ thông tin giúp xác nhận đúng loại bạc dẫn hướng, hành trình, chuẩn ren và khả năng phù hợp với ứng dụng.

9. Câu hỏi thường gặp về xi lanh AirTAC TCL, TCM

Xi lanh AirTAC TCL và TCM khác nhau ở điểm nào?

Khác biệt chính là loại bạc dẫn hướng. TCL dùng ổ bi tuyến tính, ưu tiên chuyển động trơn và ma sát thấp; TCM dùng bạc trượt bằng đồng, phù hợp với yêu cầu chịu tải ngang và va đập ngang theo giới hạn thiết kế.

Xi lanh TCL, TCM có chống xoay không?

Có. Cấu tạo ba ty dẫn hướng giúp hạn chế xoay của bàn gá. Mức chính xác chống xoay phụ thuộc đường kính piston, loại bạc dẫn hướng và thông số catalogue.

Xi lanh TCL, TCM có tích hợp nam châm không?

Theo catalogue dòng TC, sản phẩm có nam châm theo cấu hình tiêu chuẩn, hỗ trợ sử dụng cảm biến từ tương thích để phát hiện vị trí piston.

Xi lanh TCL, TCM có những đường kính nào?

Catalogue dòng TCL/TCM liệt kê các đường kính piston 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80 và 100 mm. Khả năng kết hợp giữa đường kính và hành trình cần được xác nhận theo catalogue.

Có thể dùng TCL hoặc TCM thay cho xi lanh hai ty TN không?

Không nên thay thế trực tiếp chỉ dựa trên đường kính và hành trình. TCL/TCM là dòng ba ty dẫn hướng, có cấu tạo và kích thước lắp đặt riêng. Cần so sánh bản vẽ, tải trọng, hành trình, cổng khí và yêu cầu chống xoay.

Nên chọn xi lanh TCL hay TCM cho bàn đẩy?

Nếu ưu tiên chuyển động trơn và ma sát thấp, có thể cân nhắc TCL. Nếu ứng dụng có tải ngang hoặc va đập ngang đáng kể, nên đánh giá TCM. Cả hai lựa chọn đều cần kiểm tra tải và mô-men thực tế trước khi sử dụng.

Kết luận

Xi lanh AirTAC TCL và TCM Series là các dòng xi lanh ba ty dẫn hướng dành cho cơ cấu tự động hóa cần chuyển động tuyến tính ổn định và hạn chế xoay. TCL sử dụng ổ bi tuyến tính để ưu tiên chuyển động trơn, trong khi TCM sử dụng bạc trượt bằng đồng để đáp ứng các yêu cầu về tải ngang theo thiết kế.

Để chọn đúng sản phẩm, cần xác định đường kính piston, hành trình, lực yêu cầu, tải ngang, mô-men, chuẩn ren và kích thước lắp đặt. Đối chiếu catalogue trước khi đặt hàng là bước quan trọng để bảo đảm xi lanh phù hợp với thiết kế máy.
